Ringkasan

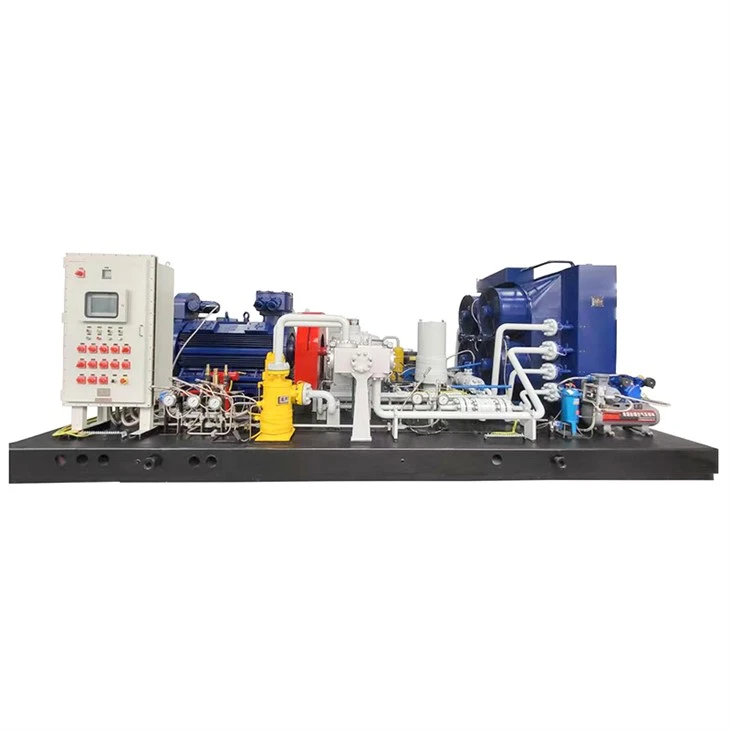

Kompresor CNG tipe-Z-performa tinggi dirancang untuk kompresi gas alam-tugas berkelanjutan di stasiun pengisian bahan bakar CNG dan sistem distribusi gas industri.
Tata letak strukturalnya yang seimbang mengurangi ketidakseimbangan mekanis, memastikan-stabilitas operasional jangka panjang dalam kondisi-beban penuh yang berkelanjutan. Sistem ini dibangun untuk memberikan efisiensi energi yang tinggi, keselamatan lapangan tanpa kompromi, dan siklus pemeliharaan yang dapat diprediksi dalam-aplikasi dengan permintaan tinggi.
Aplikasi Umum: Stasiun-pengisian bahan bakar CNG induk,-pengangkatan gas pipa jarak jauh, dan sistem pencampuran hidrogen/gas alam industri.
Data Parameter
Z-Jenis Kompresor Bolak-balik
|
Parameter |
Tipe Z 1.0 |
Tipe Z 2.0 |
Tipe Z 3.0 |
Tipe Z 4.0 |
Tipe Z 5.0 |
|
Konfigurasi |
Desain terintegrasi koaksial,-terpasang di selip |
Desain terintegrasi koaksial,-terpasang di selip |
Desain terintegrasi koaksial,-terpasang di selip |
Desain terintegrasi koaksial,-terpasang di selip |
Desain terintegrasi koaksial,-terpasang di selip |
|
Sedang |
Gas asam |
Minyak-gas terkait |
Gas alam |
Gas alam |
Gas alam |
|
Pendinginan |
Pendinginan-udara |
Pendinginan-udara |
Pendinginan-udara |
Pendinginan-udara |
Pendinginan-udara |
|
Metode pelumasan silinder |
Minyak |
Minyak |
Minyak |
Minyak |
Minyak |
|
Melemparkan |
1 |
2 |
2 |
3 |
3 |
|
Tahap kompresi |
1 / 2 |
2 |
2 |
2 |
2 |
|
Kapasitas pelepasan (m³/mnt) |
1.4-5.7 |
11.2-14.7 |
10.9-17.5 |
28 |
34 – 35 |
|
Bilah tekanan hisap (G) |
0.3-13 |
0.5-1.6 |
8-13 |
2 |
2.0 / 2.3 |
|
Bilah tekanan pelepasan (G) |
20-45 |
21 |
20-45 |
20.5 |
27 – 29 |
|
Langkah piston (mm) |
280 |
280 |
280 |
280 |
280 |
|
Kecepatan Poros Engkol (RPM) |
360.250 (terendah) |
360 |
400 |
400 |
400 |
|
Kekuatan poros (kW) |
85kW (115HP) |
170kW (230HP) |
245kW |
416kW |
596kW (800HP) |
|
Gaya Piston (kN) |
100 |
100 |
120 |
150 |
150 |
|
Dimensi (P × L × T) (mm) |
6760*1920*1780 |
6300*2500*2540 |
6700*3350*2540 |
6700*4400*2540 |
10550*4500*3900 |
|
Berat kompresor (kg) |
10000 |
17000 |
15000 |
30000 |
46000 |
|
Berat paket kompresor (kg) |
14000 |
20000 |
22600 |
45000 |
50000 |
Z-Jenis Kompresor Bolak-balik
Setiap unit menjalani pengujian pengoperasian mekanis dan penahan tekanan secara terus-menerus selama 4-jam di tempat pengujian pabrik kami sebelum dikemas. Log pengujian bersertifikat disediakan bersama dokumentasi pengiriman.
Keuntungan Teknis Utama
Penyeimbangan tipe Z-simetris mengurangi gaya inersia bolak-balik, menurunkan getaran mekanis, dan membantu memperpanjang umur operasional bantalan dan segel.
Pendinginan multi-tahap mengoptimalkan suhu gas antar-tahap, menurunkan konsumsi daya spesifik untuk membantu mengurangi-biaya operasional fasilitas jangka panjang.
Elemen penyaringan dan pemisahan minyak-berefisiensi tinggi-tahap meminimalkan sisa minyak, menjaga gas terkompresi tetap selaras dengan persyaratan kemurnian standar ISO 15403.
Komponen tekanan-CNC-presisi tinggi menjaga toleransi yang ketat, memastikan pertukaran suku cadang yang dapat diandalkan untuk tim pemeliharaan internasional.
Otoritas Teknik & Dukungan Global
10+ Tahun Keahlian Teknik:Dirancang dan dioptimalkan oleh tim R&D internal dengan pengalaman rata-rata satu dekade dalam-kompresi gas bolak-balik bertekanan tinggi.
Kemampuan Grosir & OEM:Kami beroperasi sebagai pabrik manufaktur langsung, mendukung modifikasi khusus, pelindung tekanan khusus, dan pasokan peralatan tidak bermerek atau bermerek bersama untuk kontraktor dan distributor teknik di luar negeri.
Standar & Kepatuhan Internasional
Manajemen Mutu
Fasilitas Bersertifikat ISO 9001:2015
Kode Desain & Pembuatan
Sesuai dengan ASME Sec VIII (Opsional) / GB150
Keamanan Listrik
Instrumentasi-tahan ledakan yang sesuai dengan zona IECEx/ATEX.
Dokumentasi & Hasil Proyek
Pra-Pembelian:Skema P&ID yang komprehensif, gambar tata letak/fondasi umum, dan matriks pencocokan tekanan{0}}khusus.
Dengan Pengiriman:EN 10204 3.1 Sertifikat Material, log uji hidrostatik dan FAT pabrik selama 4 jam, serta manual Pengoperasian & Pemeliharaan (O&M) yang komprehensif.
Pertanyaan Umum
T: Apakah Anda memberikan laporan-pemeriksaan pihak ketiga (TPI)?
J: Ya. Kami rutin berkoordinasi dengan lembaga verifikasi internasional seperti SGS, BV, atau TÜV untuk pemeriksaan pra-pengiriman yang komprehensif di tempat pengujian pabrik kami.
T: Bagaimana cara menangani suku cadang penting untuk pembeli di luar negeri?
J: Kami menyediakan kit suku cadang-operasional 1{1}}tahun yang terstandarisasi pada pengiriman awal, dan mengelola jalur pengiriman udara global yang dipercepat untuk penggantian komponen darurat.
T: Apakah konfigurasi dapat disesuaikan untuk standar jaringan dan lokasi lokal tertentu?
J: Ya. Motor, elemen kelistrikan, dan bejana tekan dapat dikonfigurasi agar sesuai dengan kebutuhan lokal, termasuk jaringan-tegangan ganda tertentu, frekuensi 50Hz/60Hz, dan protokol-tahan ledakan lokal.
T: Dukungan instalasi dan commissioning apa yang tersedia secara global?
J: Kami menyediakan rencana pondasi isometrik terperinci, skema P&ID lengkap, dan pengawasan teknis jarak jauh langsung selama pemasangan, dengan opsi untuk pengiriman teknisi lapangan di lokasi melalui mitra regional kami.
